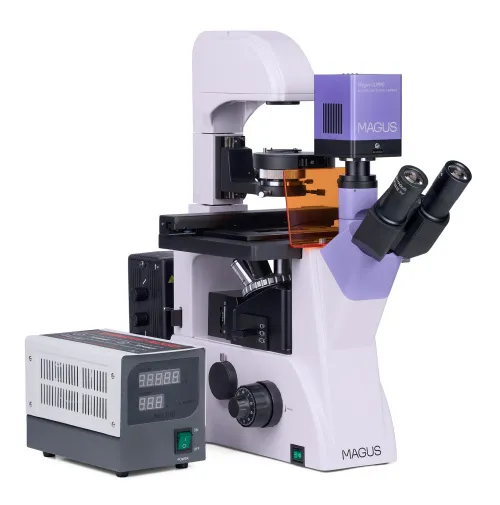

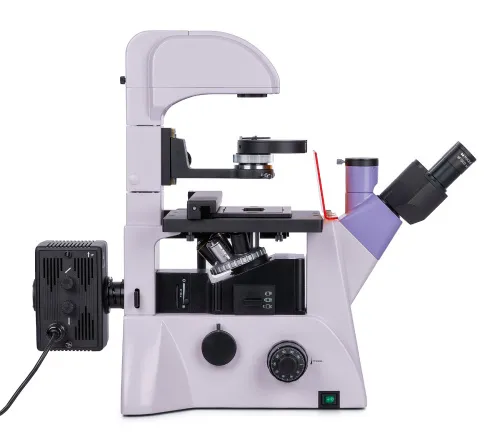

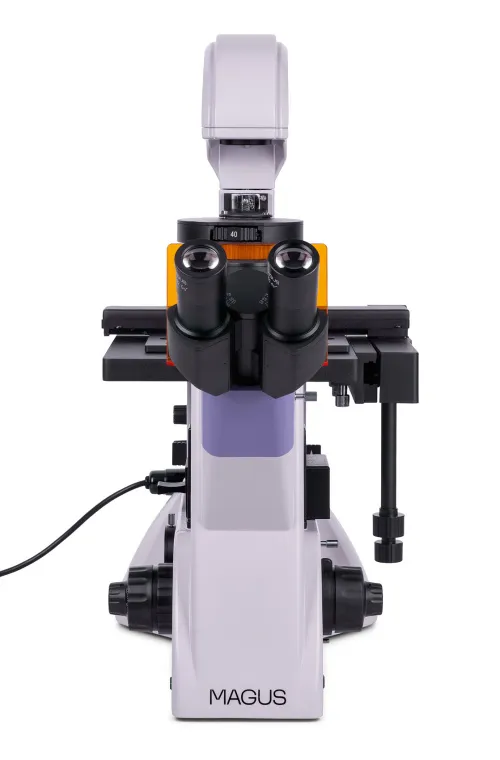

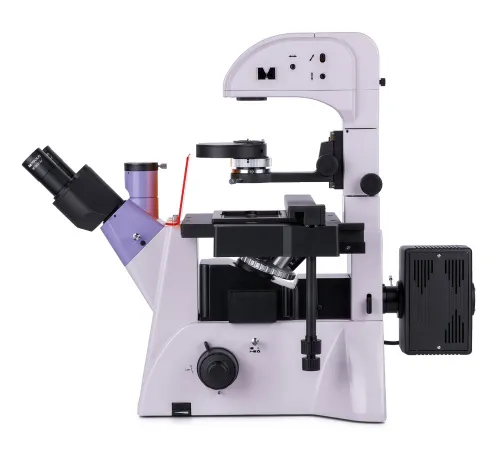

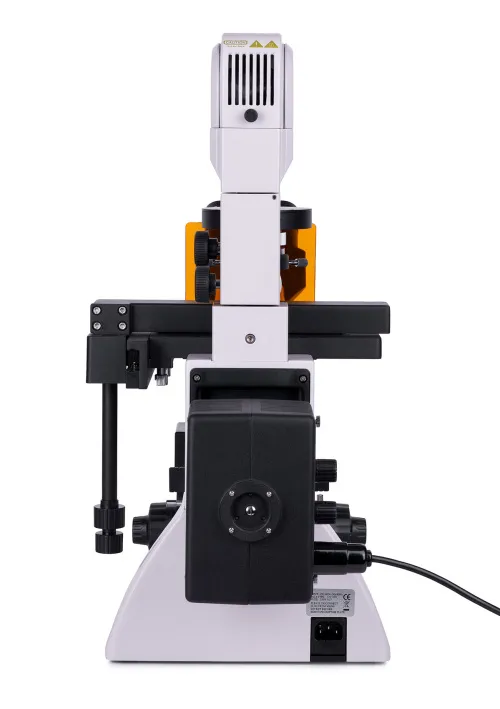

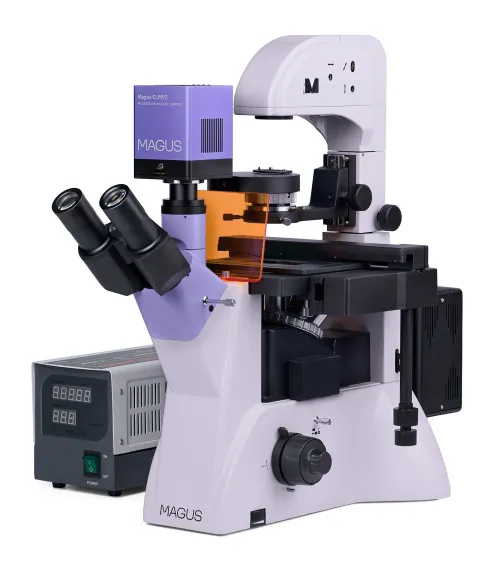

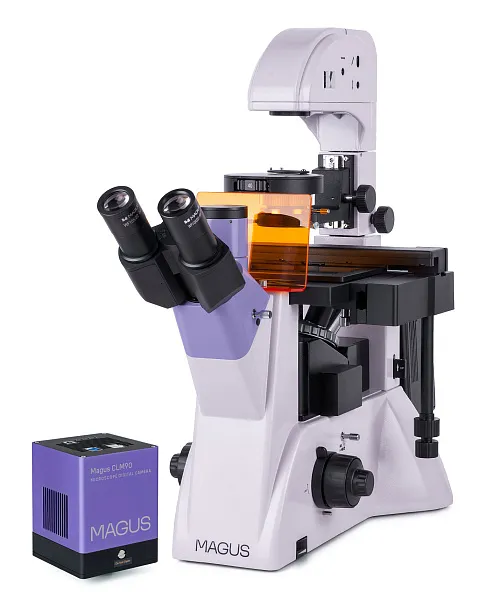

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500
С камерой. Увеличение: 100–400 крат. Тринокулярная визуальная насадка, объективы-планахроматы, источник отраженного света – ртутная лампа 100 Вт, источник проходящего света – галогенная лампа 30 Вт, освещение по Кёлеру
Артикул | 83020 |
Бренд | MAGUS (Магус) |
Гарантия | 5 лет |
EAN | 5905555018218 |
Размер упаковки (ДxШxВ) | 38x61x82 см |
Вес упаковки | 28.7 кг |
Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.
На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.
Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.
Цифровая камера

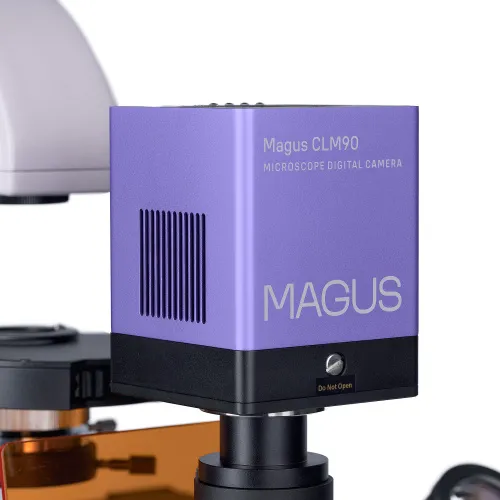

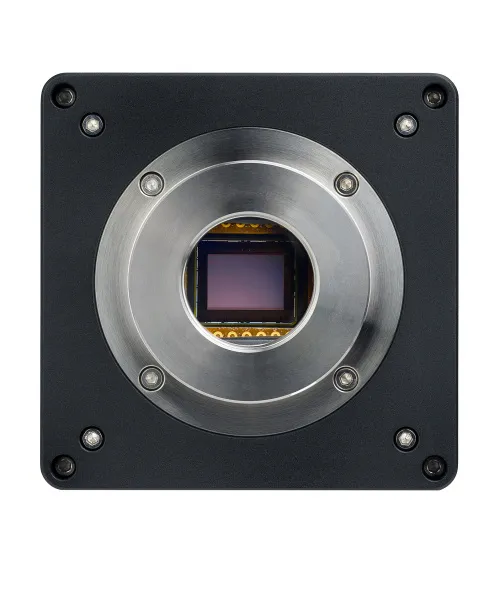

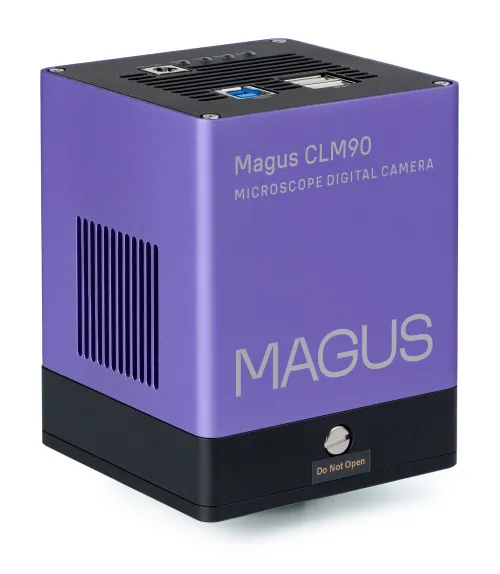

Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

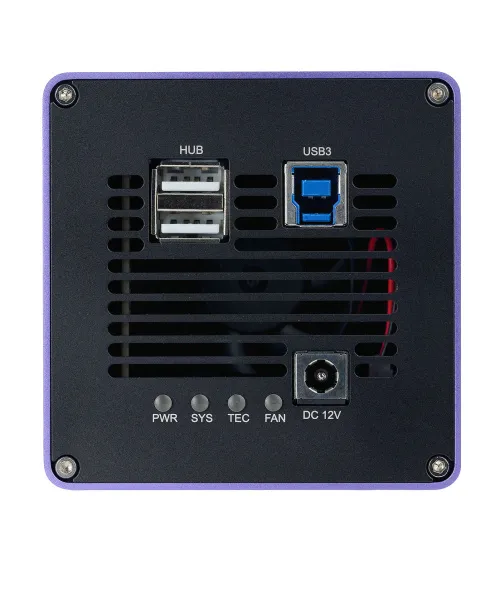

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

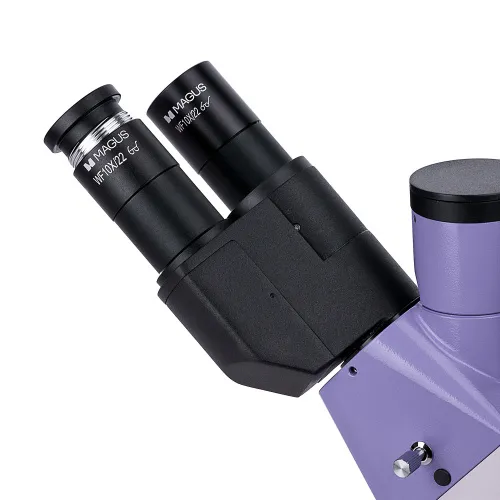

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.
Револьверное устройство

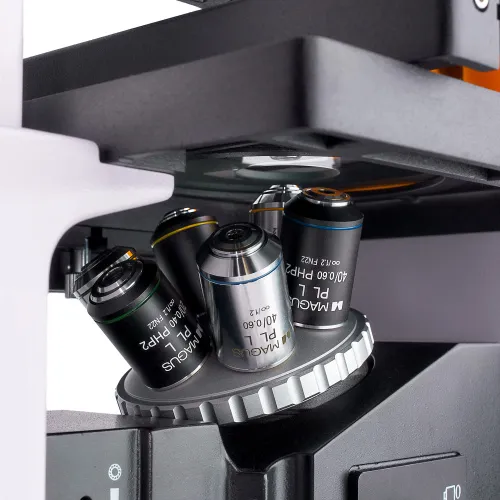

Револьвер на 6 объективов установлен на штатив под столиком.
Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.
Фокусировка

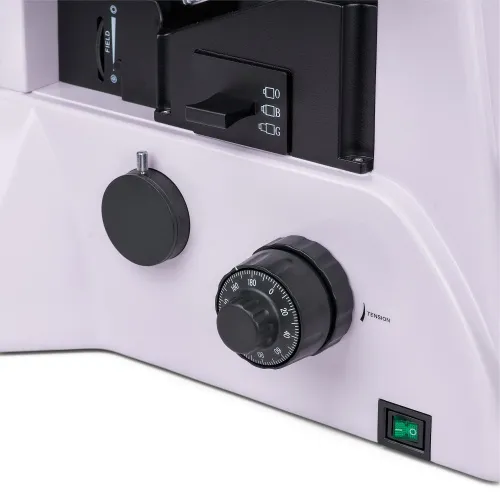

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.
Люминесцентный блок
Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей.
Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

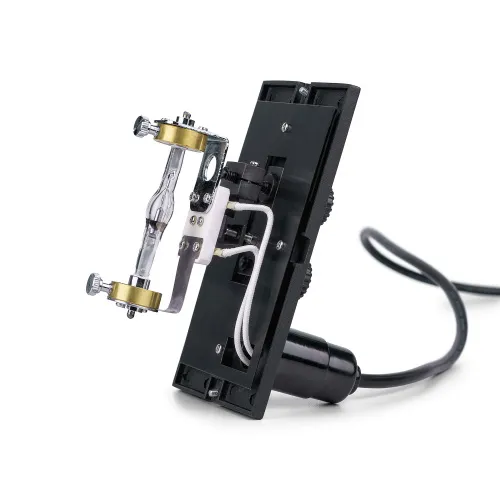

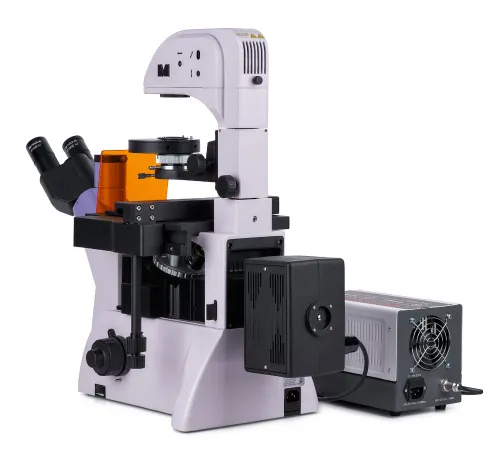

Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.
Конденсор

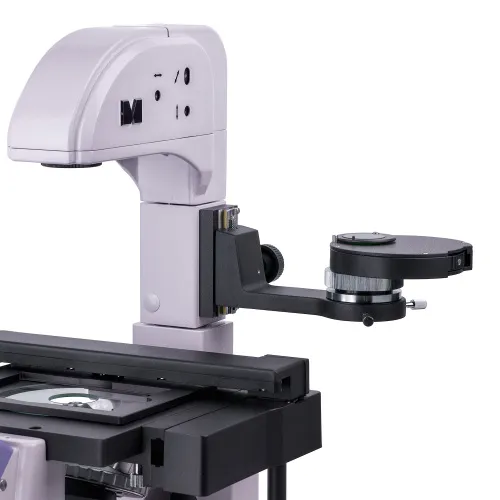

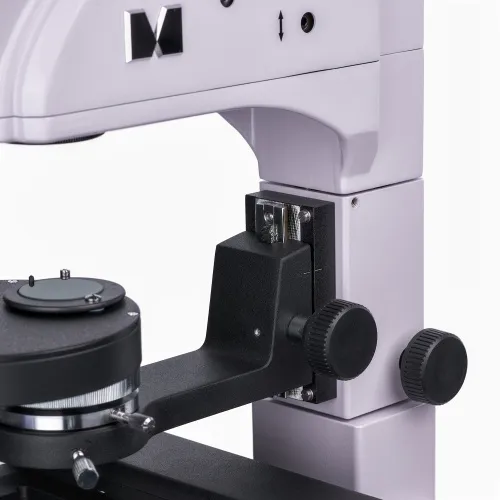

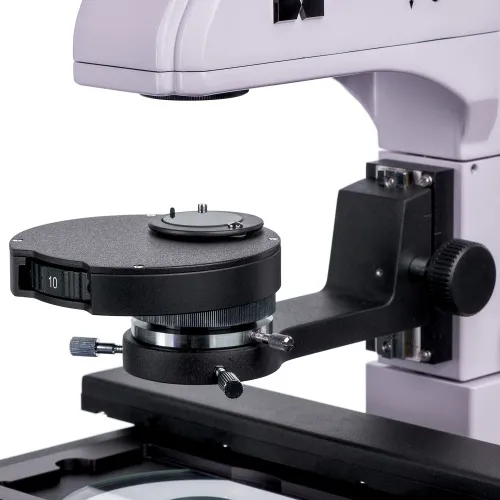

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
Источник проходящего света

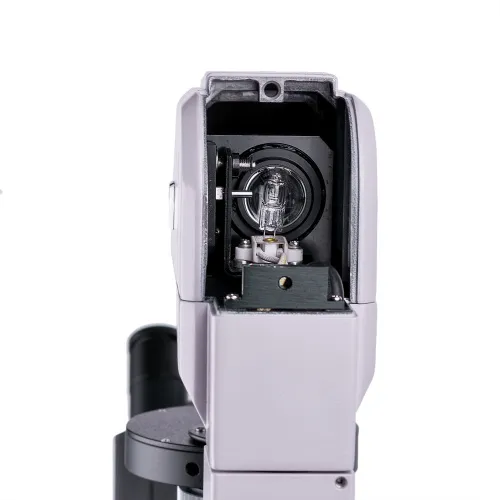

В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.
Освещение по Кёлеру в проходящем свете
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Основные особенности микроскопа:
- Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
- Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
- Настройка освещения по Кёлеру
- Отклоняемый штатив для работы с посудой высотой до 165 мм
- Тринокулярная визуальная насадка с возможностью выбора высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн
- Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
- Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения
- Широкая линейка дополнительных аксессуаров
Основные особенности камеры:
- Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
- Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
- Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
- Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

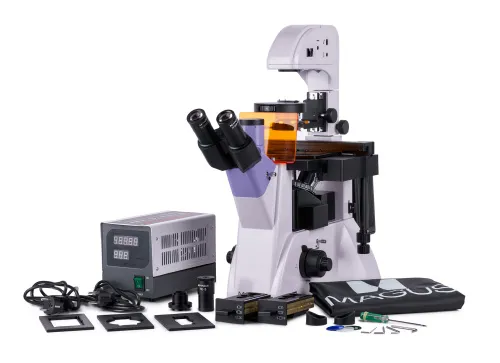

Комплектация:
- Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив с источником проходящего света , механизмом фокусировки, предметным столиком , кронштейном конденсора, револьвером объективов и каналом визуализации
- Фазово-контрастный конденсор
- Люминесцентный блок (2 шт.)
- Фонарь ртутной лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазник на окуляр (2 шт.)
- Вспомогательный центрирующий телескоп
- Круглая стеклянная вставка
- Механическое устройство перемещения образца
- Держатель чашек (4 шт.)
- Защитный экран
- Переходник под крепление C-mount для работы с камерой
- Блок поджига ртутной лампы
- Светофильтр
- Сетевой шнур питания (2 шт.)
- Кабель питания фонаря ртутной лампы
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
- Калибровочный слайд
- Монитор
Артикул | 83020 |
Бренд | MAGUS (Магус) |
Гарантия | 5 лет |
EAN | 5905555018218 |
Размер упаковки (ДxШxВ) | 38x61x82 см |
Вес упаковки | 28.7 кг |
Тип | биологические, световые/оптические |
Тип насадки | тринокулярная |
Насадка | Зидентопф с возможностью разворота на 180° |
Диапазон увеличения, крат | 100 — 400 |
Увеличение, крат (опционально) | 40–500/600/800/1000 |
Диаметр окулярной трубки, мм | 30 |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
Объективы | планахроматические, скорректированные на бесконечность: PLL 10х/0,25, PLL 20x/0,40, PLL 40x/0,60, PLL 10x/0,25 PHP2 фазовый, PLL 20x/0,40 PHP2 фазовый, PLL 40x/0,60 PHP2 фазовый; парфокальная высота 45 мм (*опция: PL 4x/0,10) |
Револьверное устройство | на 6 объективов |
Рабочее расстояние, мм | 4,3 (10х); 8,0 (20x); 3,5 (40x); 21,0 (4x) |
Межзрачковое расстояние, мм | 48 — 75 |
Предметный столик, мм | 227x208 |
Диапазон перемещения предметного столика, мм | 77/134,5 |
Характеристики предметного столика | неподвижный, со стеклянной вставкой Ø118 мм и механическим устройством перемещения образца; держатели чашек: 86x129,5, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм; 29x77,5 мм, Ø35 мм |
Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы; тип крепления «под винт» |
Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
Подсветка | галогенная, флуоресцентная |
Регулировка яркости | ✓ |
Источник питания | сеть переменного тока, 85–265 В / 50/60 Гц |
Тип лампы подсветки | отраженный свет: ртутная лампа 100 Вт; проходящий свет: галогенная лампа 12 В/30 Вт |
Светофильтры | есть |
Диапазон рабочих температур, °С | 5...+35 |
Отличительные фишки | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп |
Уровень пользователя | для опытных, для профессионалов |
Уровень сложности сборки и настройки | сложно |
Флуоресцентный модуль | фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) |
Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | ультрафиолетовый (UV), 320–380 нм / 425 нм / 435 нм; фиолетовый (V), 380–415 нм / 455 нм / 475 нм; синий (B), 450–490 нм / 505 нм / 515 нм; зеленый (G), 495–555 нм / 585 нм / 595 нм |
Назначение | лабораторные/медицинские |
Расположение подсветки | комбинированная |
Метод исследования | светлое поле, флуоресценция, фазово-контрастная микроскопия |
Чехол/кейс/сумка в комплекте | чехол пылезащитный |
Характеристики камеры | |
Чувствительный сенсор | SONY Exmor CMOS |
Цветной/монохромный | монохромный |
Число мегапикселей | 7.1 |
Максимальное разрешение, пикс | 3200x2200 |
Размер сенсора | 1,1" (14,4x9,9 мм) |
Размер пикселя, мкм | 4.5x4.5 |
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | ✓ |
Светочувствительность | 3354 мВ при 1/30 с |
Отношение сигнал/шум | 0,15 мВ при 1/30 с |
Время выдержки | 0,1 мс – 1 ч |
Возможность записи видео | ✓ |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 51,3@3200x2200, 133,8@1584x1100 |
Разрядность АЦП, бит | 8/12 (переключаемая) |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) |
Спектральный диапазон, нм | 380–650 (с антибликовым фильтром) |
Тип затвора | Global shutter (глобальный затвор) |
Баланс белого | ручной, автоматический |
Контроль экспозиции | ручной, автоматический |
Программные возможности | размер изображения, яркость, время выдержки |
Программное обеспечение | MAGUS View |
Выход | USB 3.0, 5 Гб/с |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
Тип крепления | C-mount |
Корпус | цельнолитой алюминиевый |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 |
Диапазон рабочей влажности, % | 30 — 80 |
