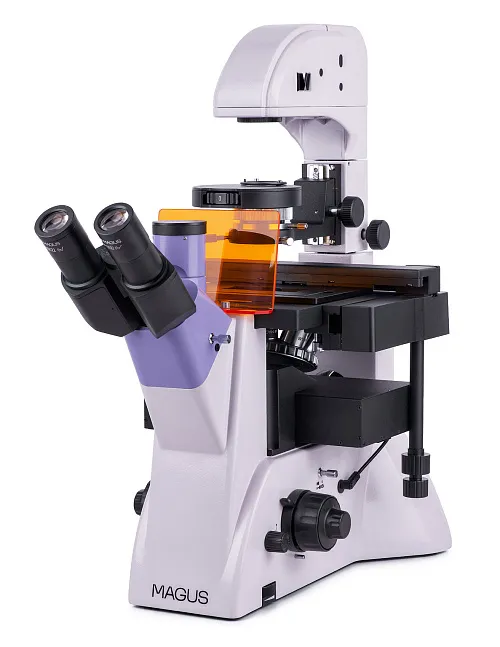

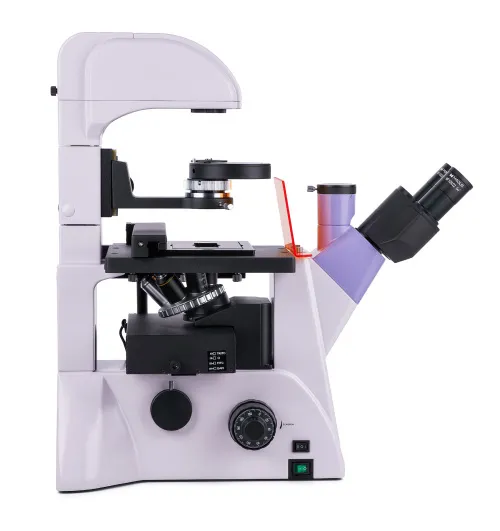

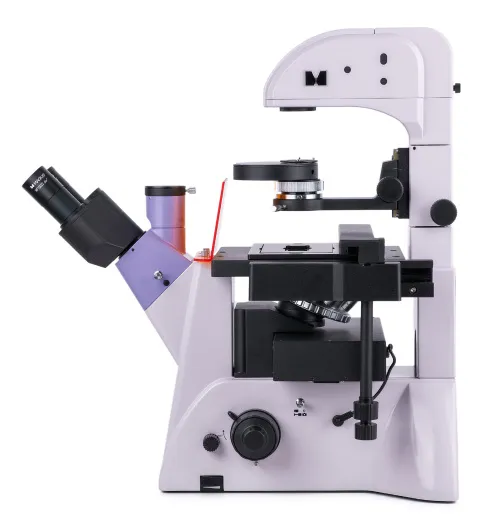

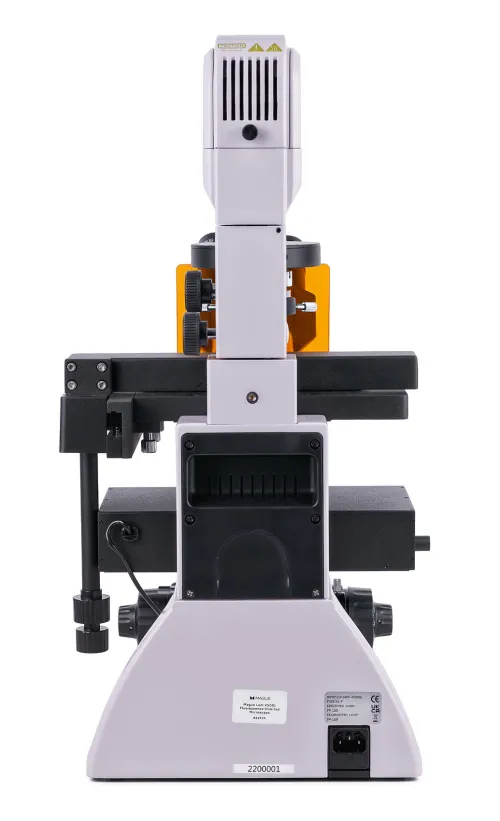

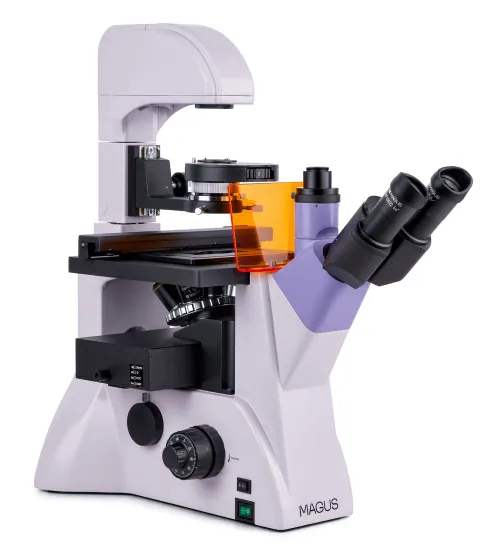

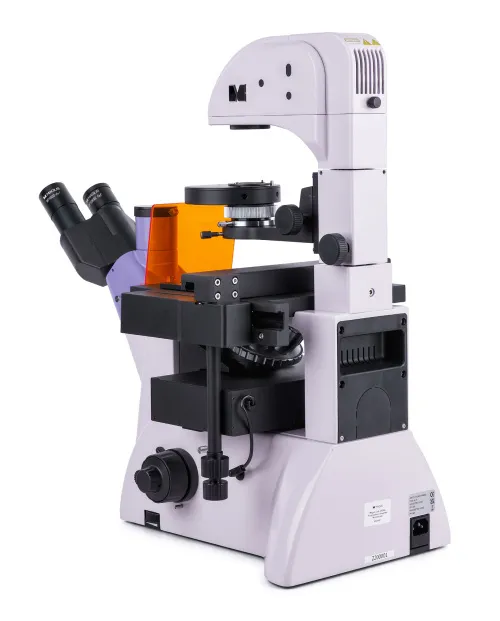

Микроскоп люминесцентный инвертированный MAGUS Lum V500L

MAGUS Lum V500L – это профессиональный микроскоп, предназначенный для работы по трем методам исследований: люминесценции, фазового контраста и светлого поля. Люминесцентный метод применяется при освещении отраженным светом, при этом используются фильтры возбуждения для работы с флюорохромами DAPI, FITC и TRITC. Методы светлого поля и фазового контраста доступны в проходящем свете. Микроскоп имеет инвертированную конструкцию, поэтому образцы исследования могут быть помещены в лабораторную посуду. Колбы, чашки Петри и другие емкости должны иметь толщину дна 1,2 мм и высоту не более 55 мм. Если отклонять штатив, то возможно установить посуду высотой до 165 мм. Микроскоп предназначен для исследований, диагностической работы, обучения.

Оптическая схема

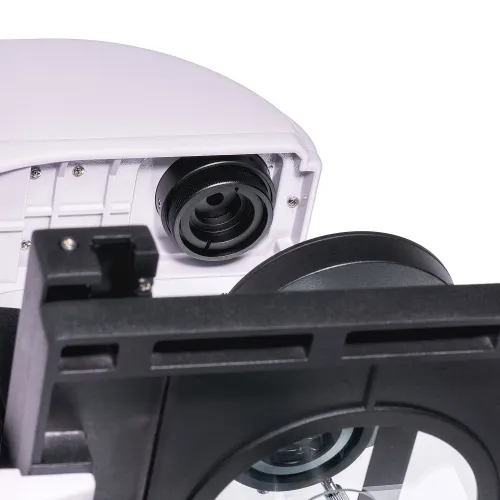

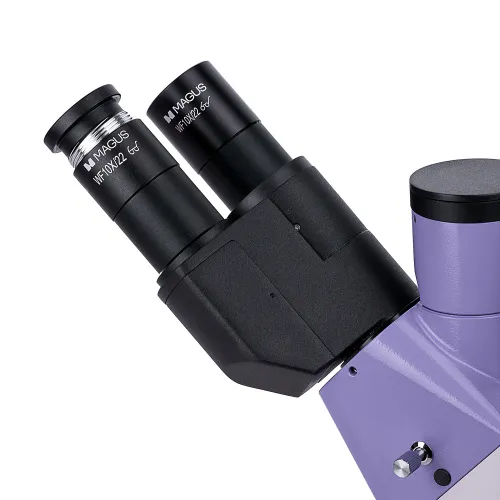

Микроскоп оборудован визуальной насадкой, окулярные тубусы которой можно поворачивать для изменения высоты взора. Это делает конструкцию прибора удобной для любого пользователя. Микроскоп предусматривает установку цифровой камеры и монитора – они не включены в комплектацию, но могут быть приобретены отдельно. Канал визуализации на насадке делит световой поток в соотношении 100/0 или 50/50, а канал визуализации сбоку на корпусе имеет переключатель 100/0 или 0/100.

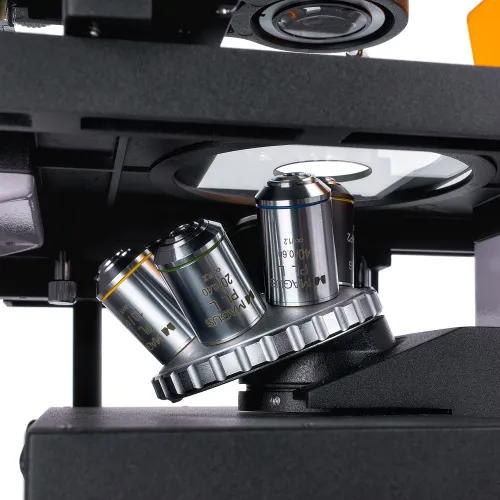

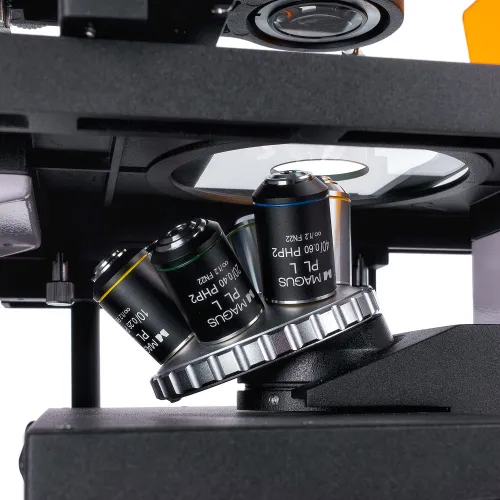

Среди объективов, включенных в комплектацию, есть не только классические планахроматы для светлого поля и люминесценции, но и три объектива, используемые для работы в фазовом контрасте. Всего объективов шесть, они рассчитаны на бесконечность. Свободных гнезд в револьверном устройстве тоже шесть – все объективы из комплекта могут быть одновременно использованы на микроскопе. Револьверное устройство расположено под предметным столиком.

Система освещения

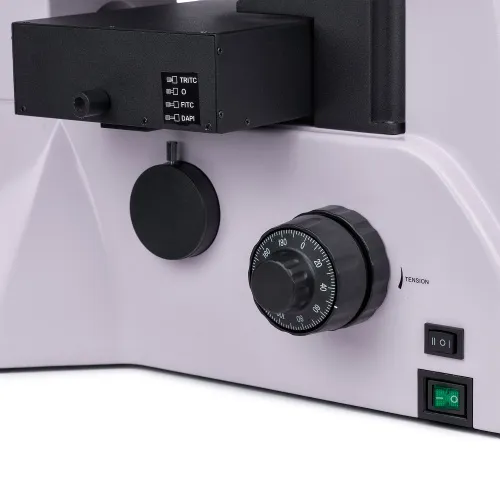

Источниками проходящего и отраженного света выступают 5-ваттные светодиоды. Они обеспечивают яркое и равномерное освещение, служат 50 000 часов без замены, не выделяют тепло при работе. Светодиодное освещение безопаснее, чем ртутное, экономичное и не требует обслуживания, поэтому люминесценция на базе светодиодов рекомендуется для обучения. В этом микроскопе используются фильтры возбуждения люминесценции для работы с флюорохромами DAPI, FITC и TRITC.

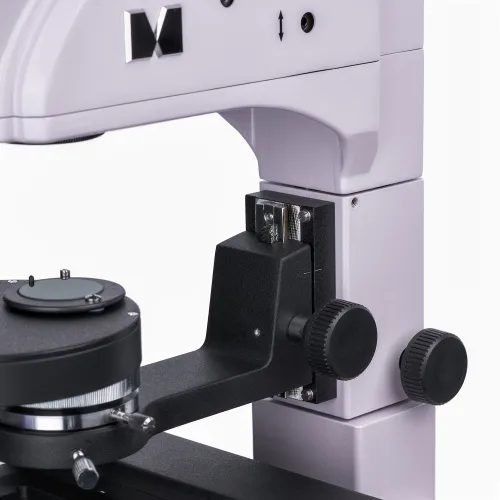

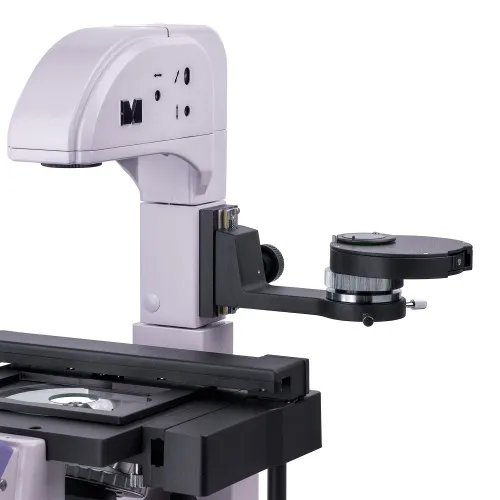

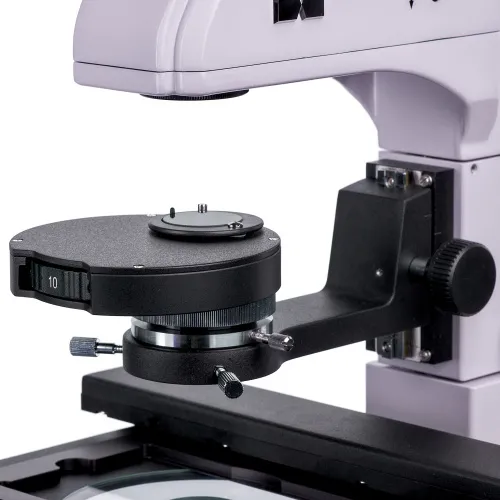

Метод Кёлера можно использовать и на проходящем, и на отраженном свете, чтобы получить максимально четкое и контрастное изображение без артефактов и затемнений по краям. Фазово-контрастный конденсор упрощает переход от светлого поля к фазово-контрастной микроскопии и обратно за счет дисковой конструкции – вращением диска выбирается либо свободное отверстие (светлое поле), либо фазовый контраст (три отверстия с центрируемыми кольцами для объективов 10х, 20х и 40х).

Механика

Образец в лабораторной посуде помещается на неподвижный предметный столик. На столик также устанавливают держатель чашек подходящего размера – всего в комплекте четыре держателя. Посуду перемещают в горизонтальной плоскости по двум осям. Для регулировки резкости изображения используют механизмы коаксиальной фокусировки – грубой и тонкой. Ход грубой фокусировки можно сделать более мягким или, наоборот, жестким. Также для грубой фокусировки можно выставить блокировку хода.

Аксессуары

В линейке бренда представлены аксессуары для этого микроскопа: окуляры, объективы, калибровочные слайды, цифровые камеры. Используя их, получится полностью раскрыть все возможности MAGUS Lum V500L.

Основные особенности:

• Наблюдения в свете видимой люминесценции в отраженном свете; фильтры для работы с флюорохромами DAPI, FITC и TRITC
• Наблюдения в светлом поле и фазово-контрастным методом в проходящем свете
• 5-ваттные светодиоды и метод Кёлера для проходящего и отраженного света
• Два канала визуализации – на насадке с делением 100/0 или 50/50 и на корпусе с делением 100/0 или 0/100
• Инвертированная конструкция корпуса – для использования лабораторной посуды высотой до 55 мм, а при отклоненном штативе – до 165 мм
• Объективы-планахроматы, рассчитанные на посуду с толщиной дна 1,2 мм
• Фазово-контрастный конденсор по типу вращающегося диска, неподвижный предметный столик с держателями чашек разного размера

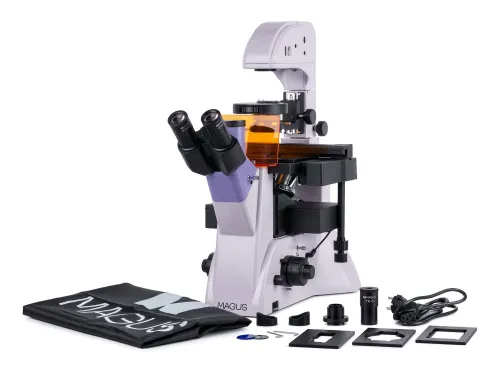

Комплектация:

• Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Цифровая камера
• Калибровочный слайд
• Монитор
