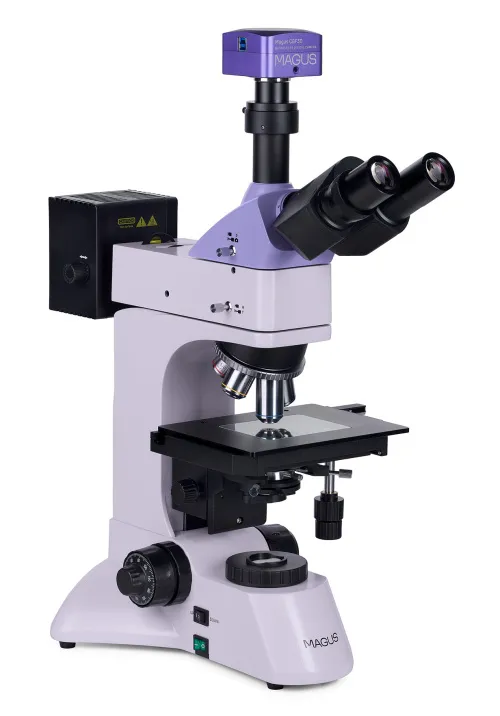

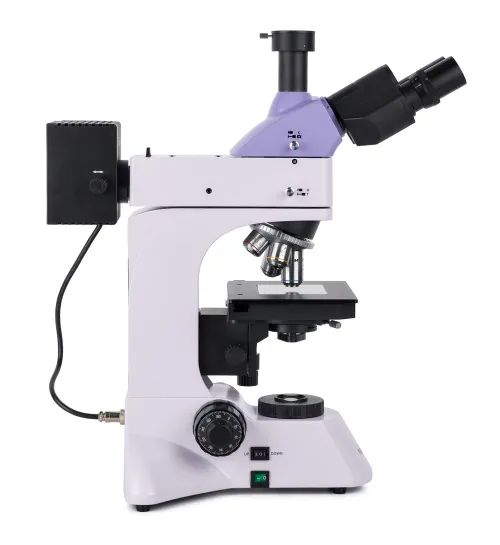

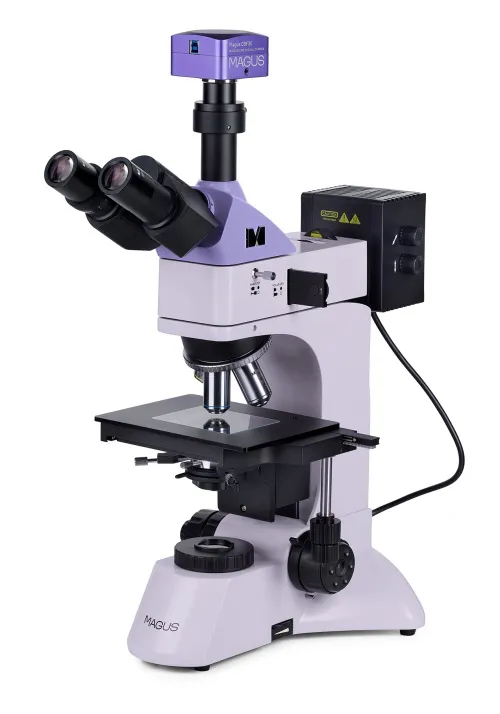

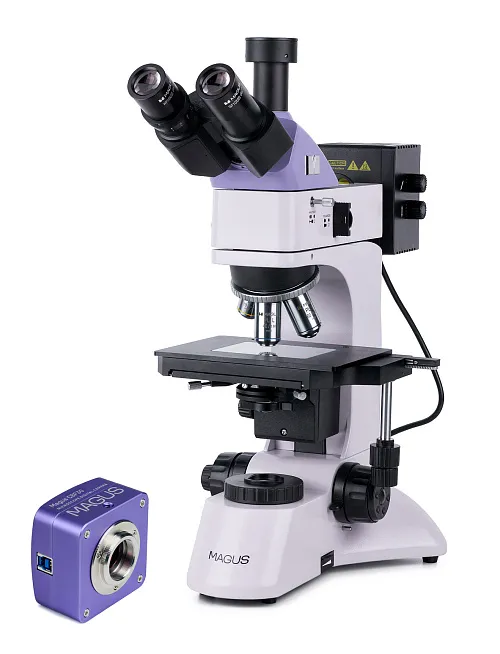

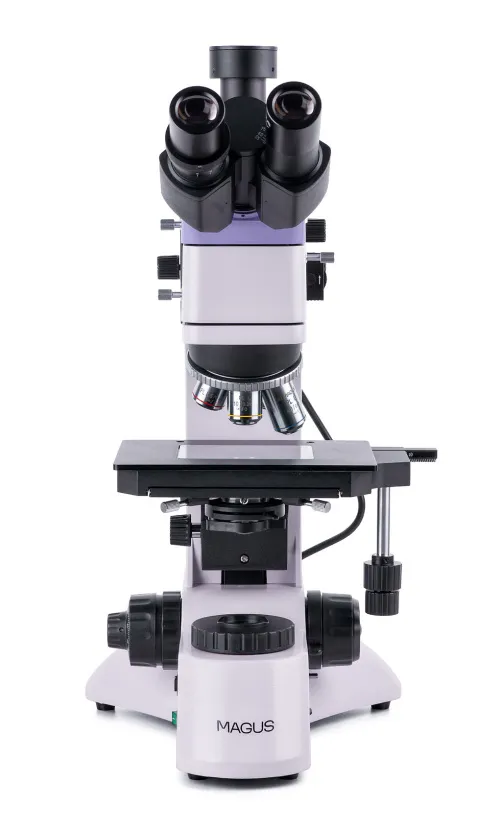

Микроскоп металлографический цифровой MAGUS Metal D600

Микроскоп металлографический цифровой MAGUS Metal D600 фотография

Микроскоп металлографический цифровой MAGUS Metal D600 фото

Рекомендуемая розничная цена

С камерой. Увеличение: 50–600х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенные осветители проходящего и отраженного света 30 Вт

Тринокулярная

Визуальная насадка – это часть микроскопа, через которую смотрят на объект, чтобы увидеть его увеличенным

50 — 600

Во сколько раз больше изображение объекта при наблюдении его через микроскоп

Металлографические

Область применения или специализация микроскопа

Наличие

Артикул	83024
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018270
Размер упаковки (ДxШxВ)	35x30x75 см
Вес упаковки	15.1 кг

Описание

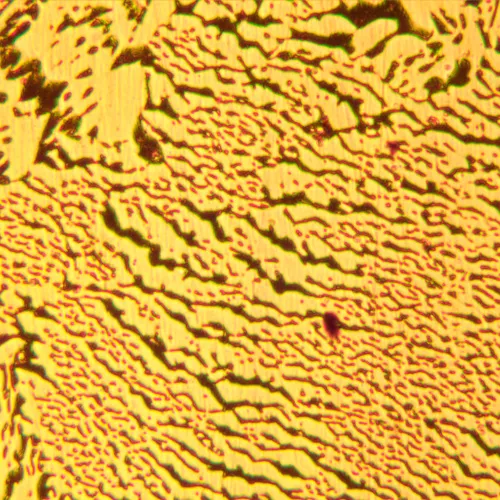

Микроскоп предназначен для исследования микроструктуры металлов, сплавов, полупроводниковых материалов, лакокрасочных покрытий и других непрозрачных объектов на плоскопараллельных полированных шлифах. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Встроенный осветитель проходящего света служит для исследования полупрозрачных пленок и объектов на фильтрах: проб воздуха, воды, нефти и др.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

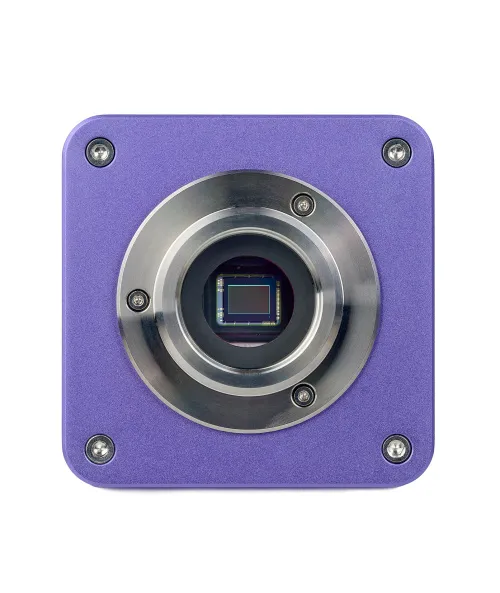

Цифровая камера

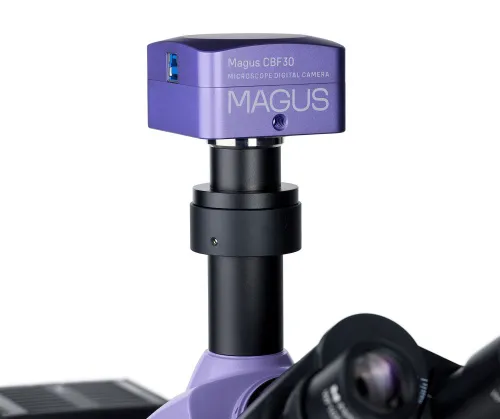

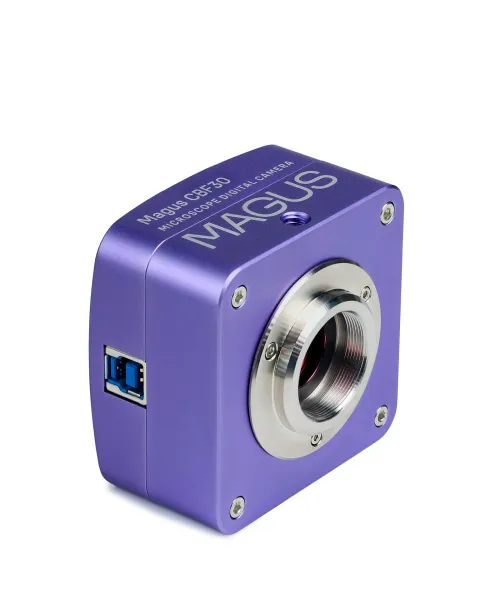

Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля.
Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка

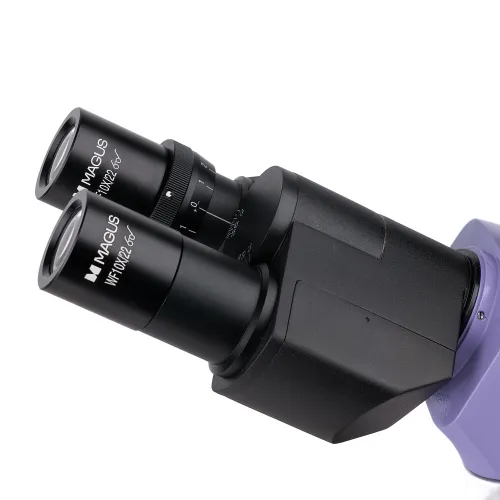

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

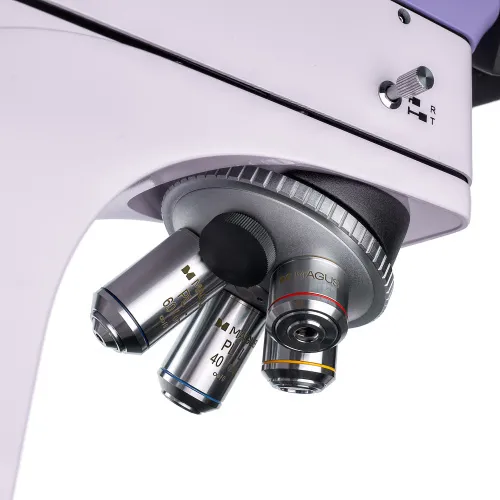

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

Фокусировка

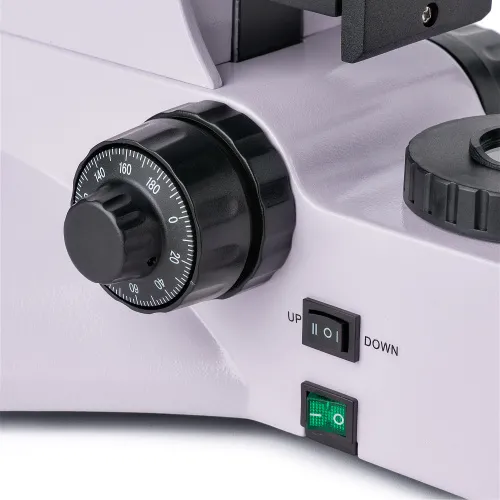

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

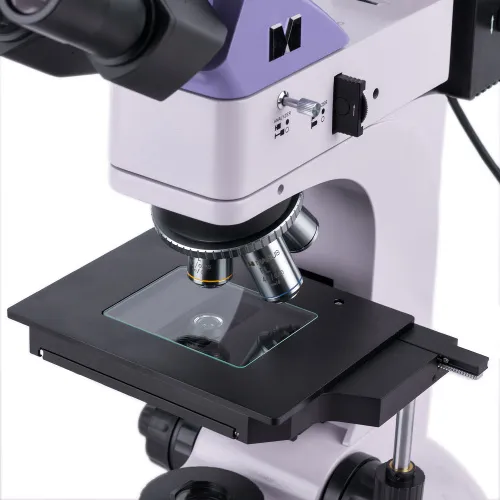

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Максимальная высота наблюдаемого объекта составляет 20 мм. Стеклянная вставка в столик применяется для работы с полупрозрачными образцами.

Источники света

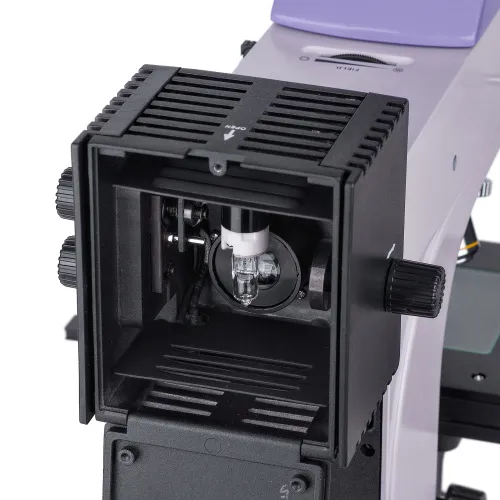

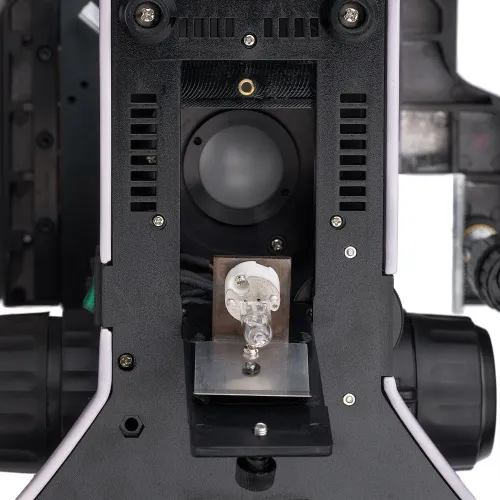

В осветителях отраженного и проходящего света стоят 30-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.

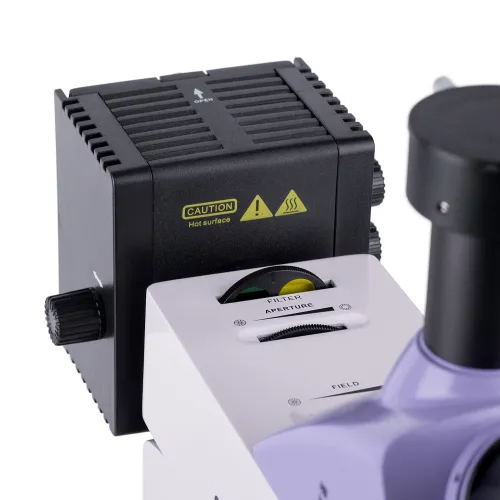

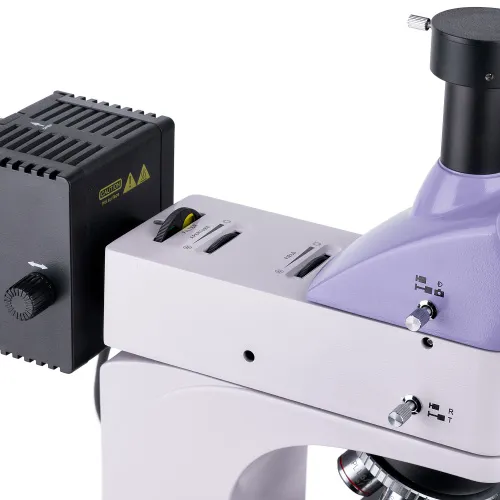

Осветительная система отраженного света

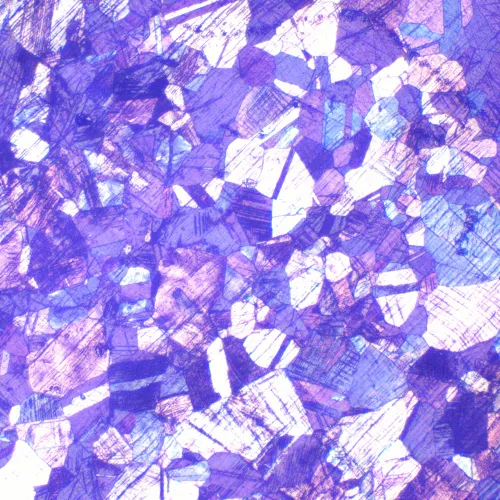

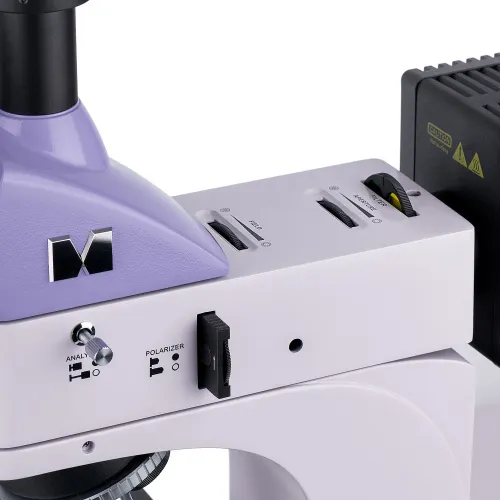

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

Осветительная система проходящего света

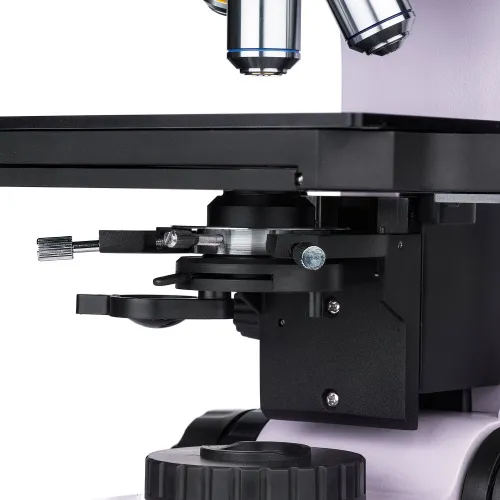

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с числовой апертурой 1,25 обеспечивают освещение по Кёлеру. Конденсор имеет откидную линзу для работы с объективами малого увеличения.

Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

Применяется для изучения непрозрачных и полупрозрачных объектов высотой не более 20 мм
Опорная и исследуемая поверхности объекта должны быть параллельными
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
Мощные 30-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
Конденсор Аббе с откидной линзой
Устройство простой поляризации для работы в отраженном свете
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

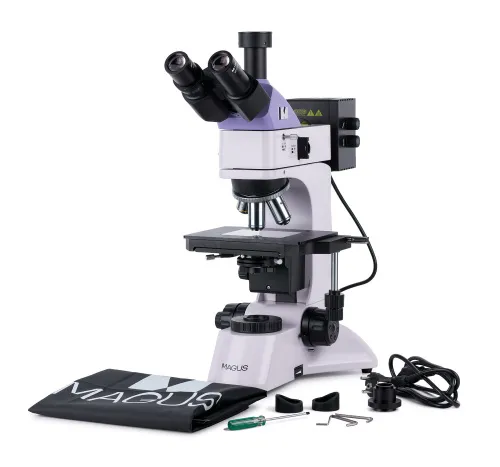

Комплектация

Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Осветитель отраженного света – насадка с фонарем лампы
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Прозрачная вставка в столик
Адаптер C-mount 1х
Ключ-шестигранник
Сетевой шнур питания для микроскопа
Кабель осветителя отраженного света
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

Окуляр 10х/22 мм со шкалой
Окуляр 12,5x/14 мм (2 шт.)
Окуляр 15х/15 мм (2 шт.)
Окуляр 20х/12 мм (2 шт.)
Окуляр 25х/9 мм (2 шт.)
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
Калибровочный слайд

Характеристики

Артикул	83024
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018270
Размер упаковки (ДxШxВ)	35x30x75 см
Вес упаковки	15.1 кг
Характеристики микроскопа
Тип	световые/оптические, цифровые, металлографические
Тип насадки	тринокулярная
Насадка	Зидентопф
Угол наклона окулярной насадки	30°
Диапазон увеличения, крат	50 — 600
Увеличение, крат (опционально)	50–1000/1250/1500/2000/2500
Диаметр окулярной трубки, мм	30
Окуляры	10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Объективы	планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой))
Револьверное устройство	на 5 объективов
Рабочее расстояние, мм	26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
Межзрачковое расстояние, мм	48 — 75
Предметный столик, мм	210x140
Диапазон перемещения предметного столика, мм	75/50
Характеристики предметного столика	двухкоординатный механический, со стеклянной прямоугольной вставкой
Возможность диоптрийной коррекции, D	±5 (на левом тубусе)
Конденсор	проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт»
Фокусировка	коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
Подсветка	галогенная
Регулировка яркости	✓
Источник питания	220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки	отраженный и проходящий свет: 12 В/30 Вт
Светофильтры	зеленый, голубой, желтый, матовый
Диапазон рабочих температур, °С	5...+35
Дополнительно	встроенный анализатор и съемный поляризатор
Уровень пользователя	для опытных, для профессионалов
Уровень сложности сборки и настройки	сложно
Назначение	металлографические
Расположение подсветки	комбинированная
Метод исследования	светлое поле, поляризация
Чехол/кейс/сумка в комплекте	чехол пылезащитный
Вес, кг	11
Характеристики камеры
Чувствительный сенсор	SONY Exmor CMOS
Цветной/монохромный	цветной
Число мегапикселей	6.3
Максимальное разрешение, пикс	3072x2048
Размер сенсора	1/1,8" (7,37x4,92 мм)
Размер пикселя, мкм	2.4x2.4
Светочувствительность	425 мВ при 1/30 с
Отношение сигнал/шум	0,15 мВ при 1/30 с
Время выдержки	0,02 мс – 15 с
Возможность записи видео	✓
Возможность записи видео	есть
Кадровая частота, кадров в секунду @ при разрешении, пикс	59@3072x2048, 59@1536x1024
Место установки	канал визуализации, окулярный тубус вместо окуляра
Формат файлов фотосъемки	.jpg, .bmp, .png, .tif
Формат файлов видеозаписи	запись: .wmv, .avi, .h264 (Windows 8 или выше), h265 (Windows 10 или выше)
Спектральный диапазон, нм	380–650 (встроенный ИК–фильтр)
Тип затвора	ERS (электронный скользящий затвор)
Баланс белого	ручной, автоматический
Контроль экспозиции	ручной, автоматический
Программные возможности	размер изображения, яркость, время выдержки
Программное обеспечение	MAGUS View
Выход	USB 3.0, 5 Гб/с
Системные требования	Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Тип крепления	C-mount
Корпус	цельнолитой алюминиевый
Источник питания камеры	постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочих температур камеры, °С (диапазон)	-10...+50
Диапазон рабочей влажности, %	30 — 80
