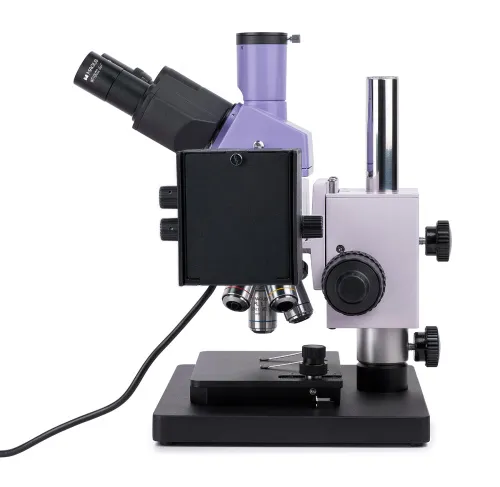

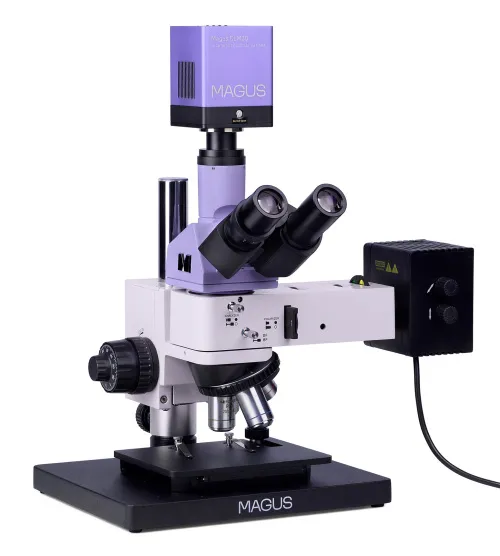

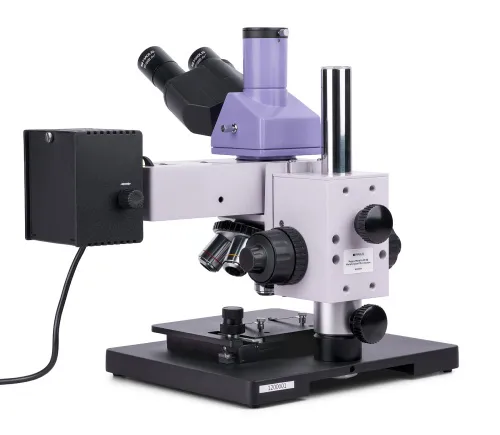

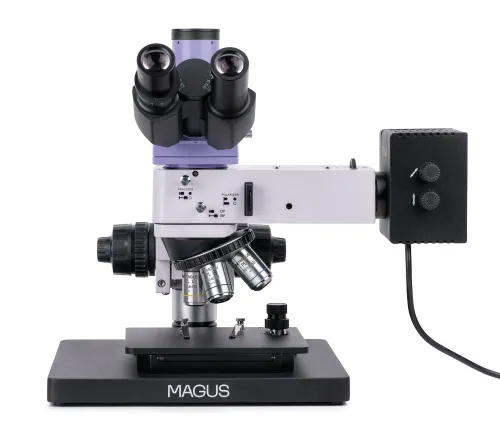

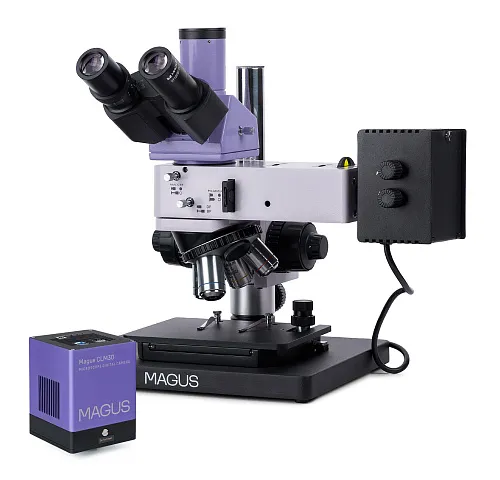

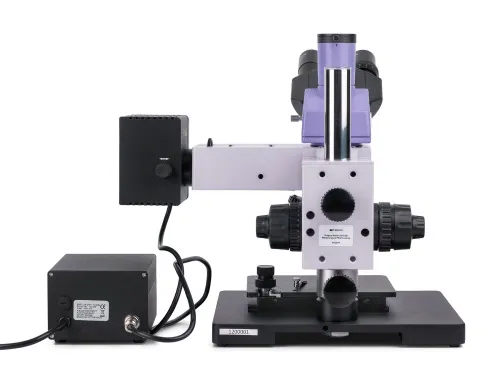

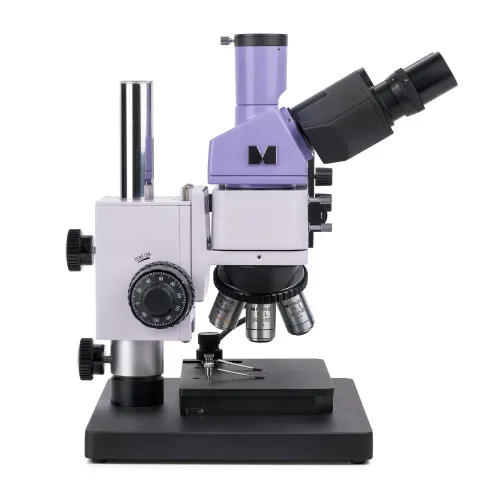

Микроскоп металлографический цифровой MAGUS Metal D630 BD

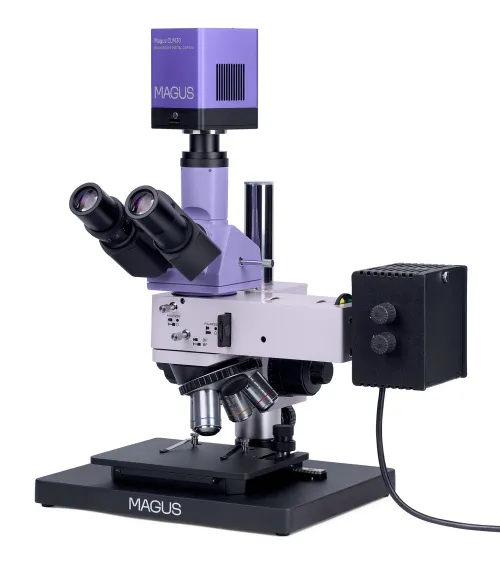

Микроскоп металлографический цифровой MAGUS Metal D630 BD фотография

Микроскоп металлографический цифровой MAGUS Metal D630 BD фото

Рекомендуемая розничная цена

С камерой. Увеличение: 50–500х. Компактный штатив, тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт

Тринокулярная

Визуальная насадка – это часть микроскопа, через которую смотрят на объект, чтобы увидеть его увеличенным

50 — 500

Во сколько раз больше изображение объекта при наблюдении его через микроскоп

Металлографические

Область применения или специализация микроскопа

Наличие

Артикул	83030
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018362
Размер упаковки (ДxШxВ)	39x37x73 см
Вес упаковки	22.3 кг

Описание

Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

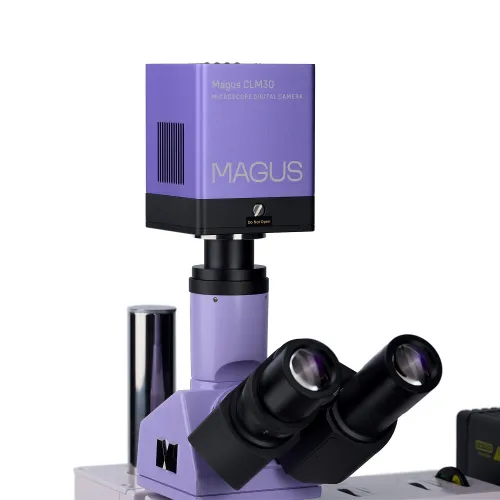

Цифровая камера

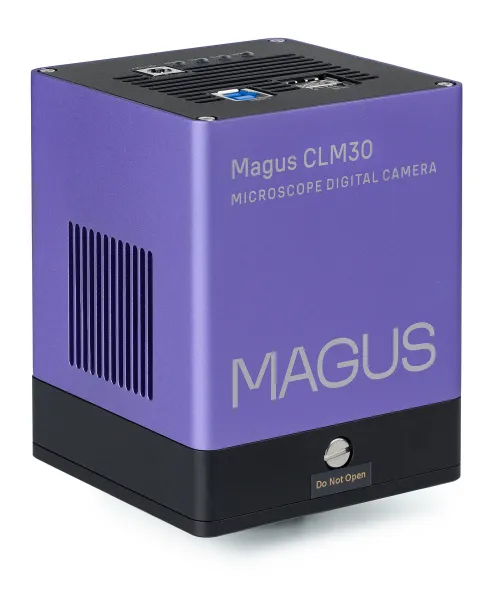

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

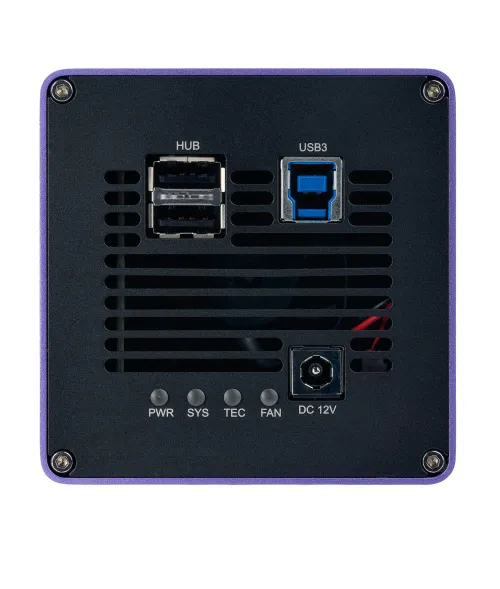

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

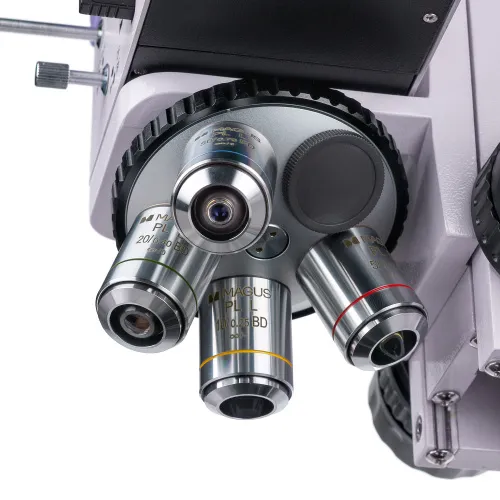

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

Фокусировка

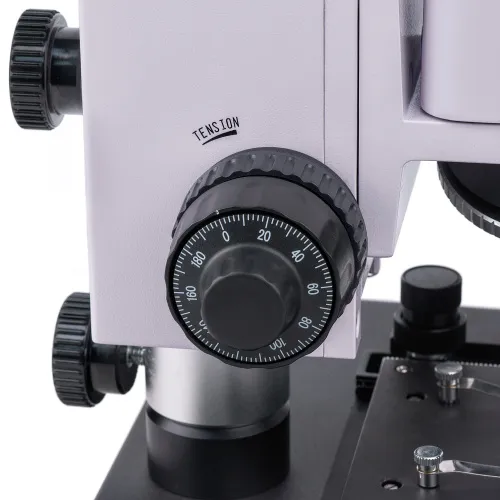

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Настройка фокуса происходит плавно и без усилий. Предусмотрена регулировка жесткости хода грубой фокусировки.

Штатив

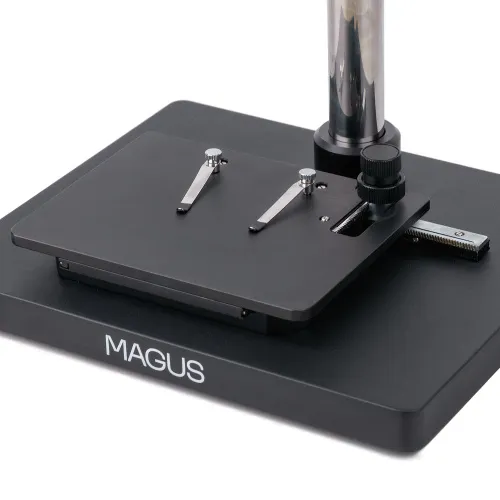

Микроскоп помещается на полках высотой 40 см и больше благодаря компактному штативу. Оригинальная конструкция штатива и механизма фокусировки не ограничивает высоту объектов исследования, а двухкоординатный столик удобен для работы с небольшими объектами. Оптический блок вместе с осветительной частью микроскопа устанавливается на штатив индивидуального дизайна и встраивается в производственную линию.

Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

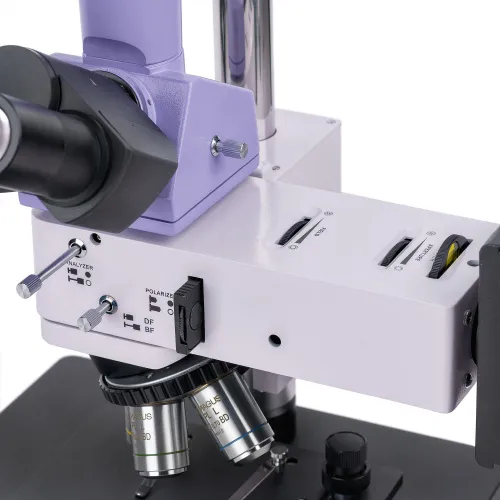

Осветительная система отраженного света
Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

Применяется для изучения непрозрачных объектов любой высоты и геометрии
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Компактный штатив позволяет свободно устанавливать микроскоп в малогабаритной мебели
Установка оптического блока на штатив индивидуального дизайна позволит интегрировать микроскоп в производственную линию.
Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация

Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Осветитель отраженного света – насадка с фонарем лампы
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Адаптер C-mount 1х
Ключ-шестигранник
Блок питания
Сетевой шнур питания
Кабель осветителя отраженного света
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

Окуляр 10х/22 мм со шкалой
Окуляр 12,5x/14 мм (2 шт.)
Окуляр 15х/15 мм (2 шт.)
Окуляр 20х/12 мм (2 шт.)
Окуляр 25х/9 мм (2 шт.)
Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
Калибровочный слайд

Характеристики

Артикул	83030
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018362
Размер упаковки (ДxШxВ)	39x37x73 см
Вес упаковки	22.3 кг
Тип	световые/оптические, металлографические
Тип насадки	тринокулярная
Насадка	Зидентопф
Угол наклона окулярной насадки	30°
Диапазон увеличения, крат	50 — 500
Увеличение, крат (опционально)	50–1000/1250/1500/2000/2500
Диаметр окулярной трубки, мм	30
Окуляры	10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Объективы	планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой))
Револьверное устройство	на 5 объективов
Рабочее расстояние, мм	9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х)
Межзрачковое расстояние, мм	48 — 75
Предметный столик, мм	185x140
Диапазон перемещения предметного столика, мм	35/30
Характеристики предметного столика	двухкоординатный механический столик; размер основания микроскопа: 300x240 мм
Возможность диоптрийной коррекции, D	±5 (на левом тубусе)
Диафрагма	встроенные апертурная и полевая
Фокусировка	коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм)
Подсветка	галогенная
Регулировка яркости	✓
Источник питания	220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки	12 В / 50 Вт
Светофильтры	зеленый, голубой, желтый, матовый
Диапазон рабочих температур, °С	5...+35
Дополнительно	встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля
Уровень пользователя	для опытных, для профессионалов
Уровень сложности сборки и настройки	сложно
Назначение	металлографические
Расположение подсветки	верхняя
Метод исследования	светлое поле, темное поле, поляризация
Чехол/кейс/сумка в комплекте	чехол пылезащитный
Характеристики камеры
Чувствительный сенсор	SONY Exmor CMOS
Цветной/монохромный	цветной
Число мегапикселей	8.3
Максимальное разрешение, пикс	3840x2160
Размер сенсора	1/1,2" (11,14x6,26 мм)
Размер пикселя, мкм	2.9x2.9
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной	✓
Светочувствительность	5970 мВ при 1/30 с
Отношение сигнал/шум	0,15 мВ при 1/30 с
Время выдержки	0,1 мс – 1 ч
Возможность записи видео	✓
Кадровая частота, кадров в секунду @ при разрешении, пикс	45@3840x2160, 70@1920x1080
Разрядность АЦП, бит	8/12 (переключаемая)
Место установки	канал визуализации
Формат файлов фотосъемки	.jpg, .bmp, .png, .tif
Формат файлов видеозаписи	запись: .wmv, .avi, .h264 (Windows 8 или выше), h265 (Windows 10 или выше)
Спектральный диапазон, нм	380–650 (встроенный ИК–фильтр)
Тип затвора	ERS (электронный скользящий затвор)
Баланс белого	ручной, автоматический
Контроль экспозиции	ручной, автоматический
Программные возможности	размер изображения, яркость, время выдержки
Программное обеспечение	MAGUS View
Выход	USB 3.0, 5 Гб/с
Системные требования	Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше

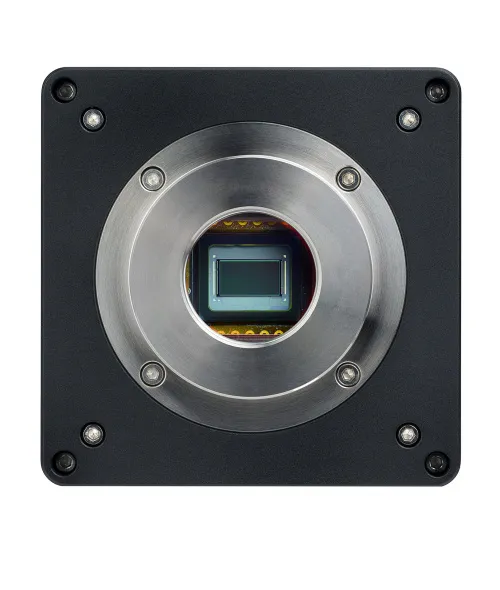

Тип крепления	C-mount
Корпус	цельнолитой алюминиевый
Источник питания камеры	постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочих температур камеры, °С (диапазон)	-10...+50
Диапазон рабочей влажности, %	30 — 80
