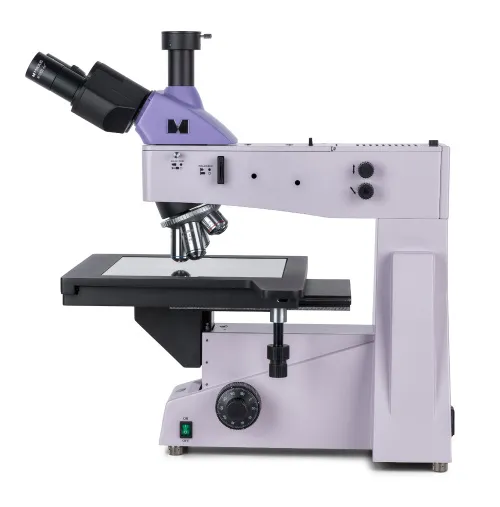

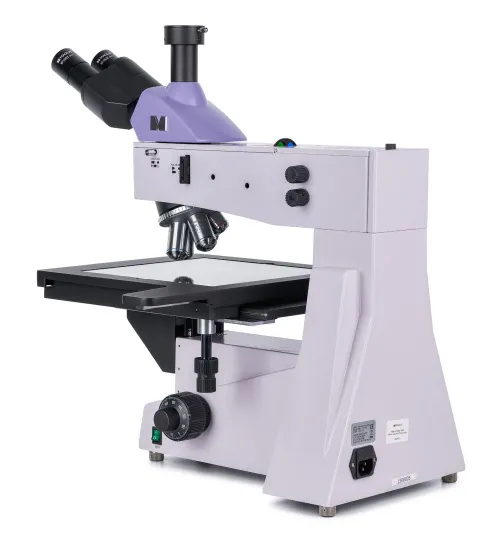

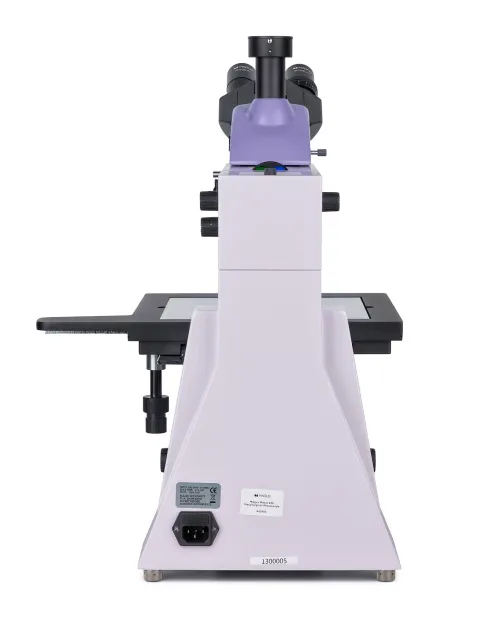

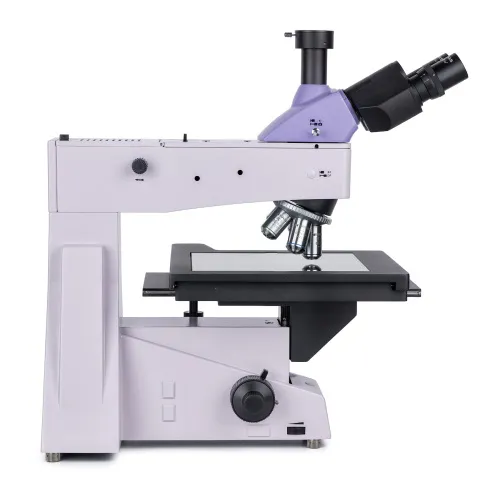

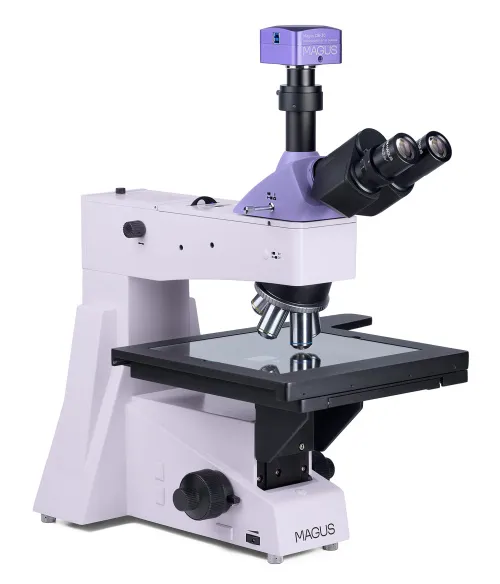

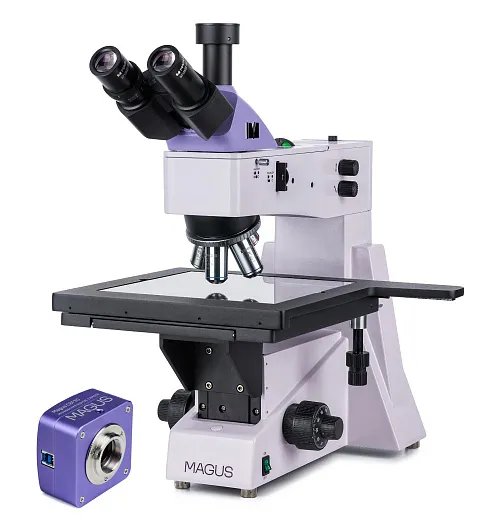

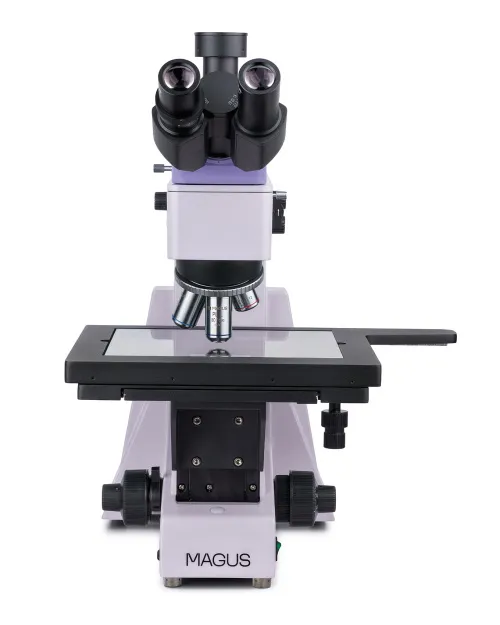

Микроскоп металлографический цифровой MAGUS Metal D650

Микроскоп металлографический цифровой MAGUS Metal D650 фотография

Микроскоп металлографический цифровой MAGUS Metal D650 фото

Рекомендуемая розничная цена

С камерой. Увеличение: 50–800х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик

Тринокулярная

Визуальная насадка – это часть микроскопа, через которую смотрят на объект, чтобы увидеть его увеличенным

50 — 800

Во сколько раз больше изображение объекта при наблюдении его через микроскоп

Металлографические

Область применения или специализация микроскопа

Наличие

Артикул	83032
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018393
Размер упаковки (ДxШxВ)	58x49x60 см
Вес упаковки	21.6 кг

Описание

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.

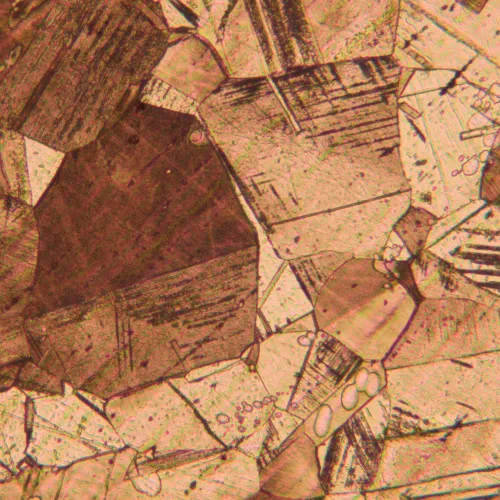

Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

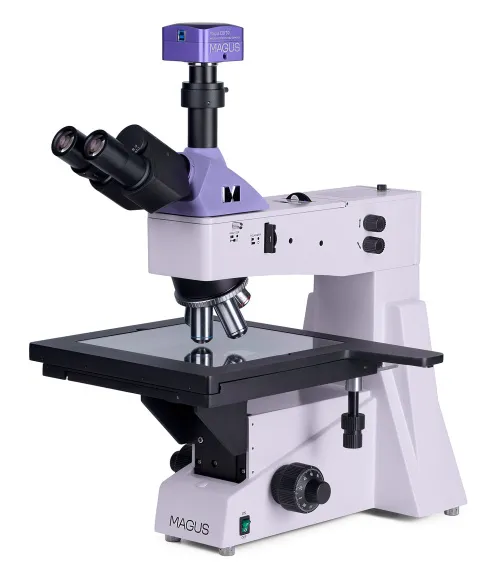

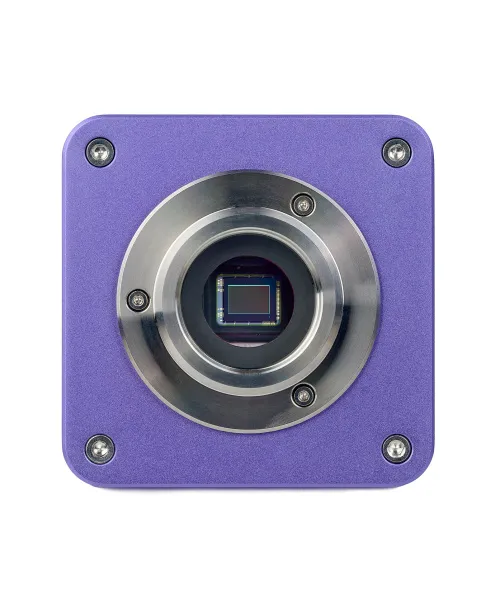

Цифровая камера

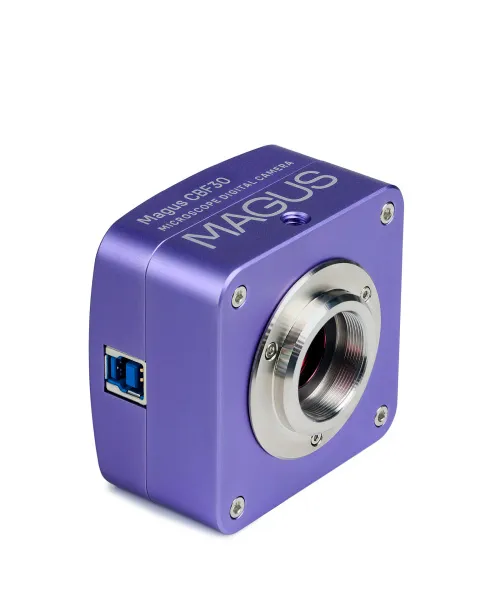

Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля.
Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

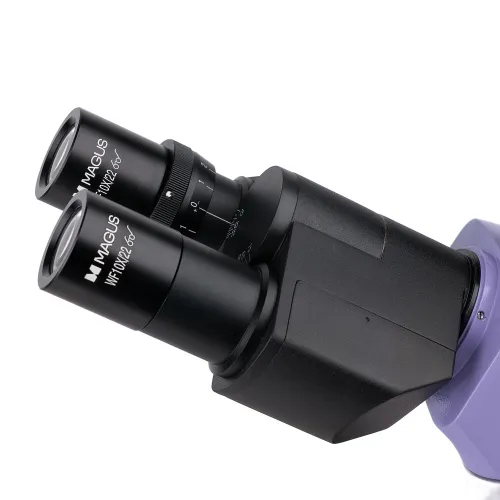

Визуальная насадка

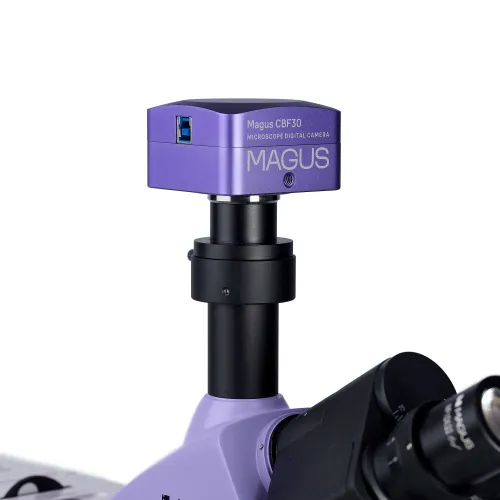

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

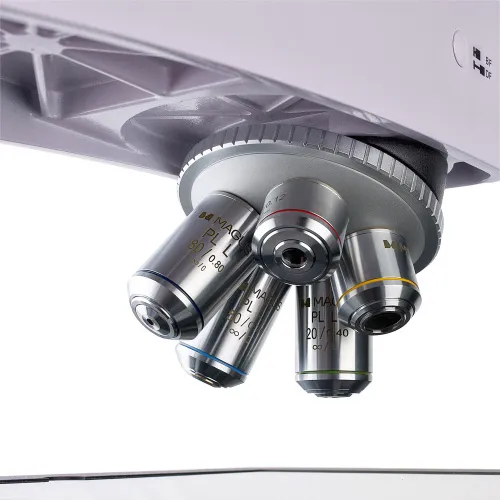

Револьверное устройство
Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

Фокусировка

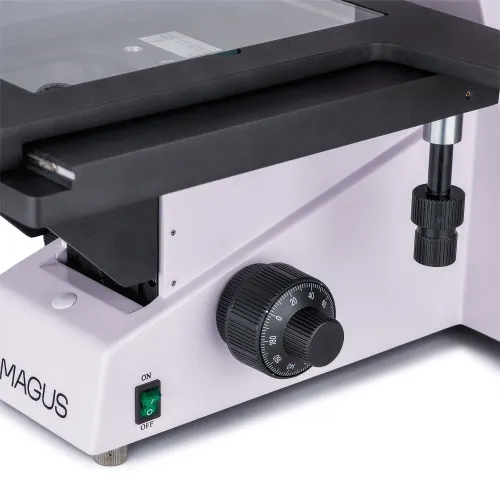

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

Предметный столик

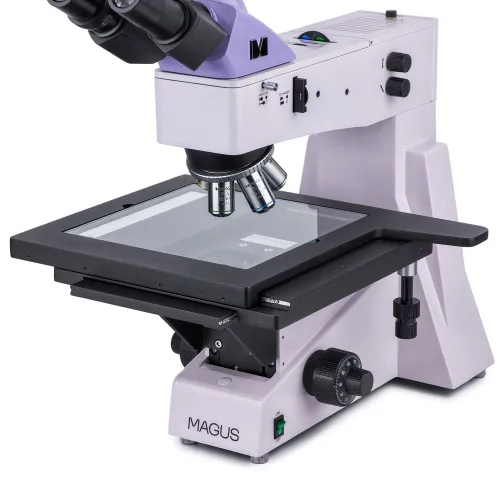

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.

Источник света
В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

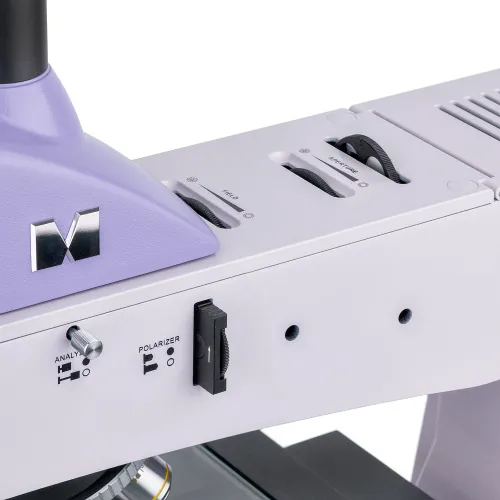

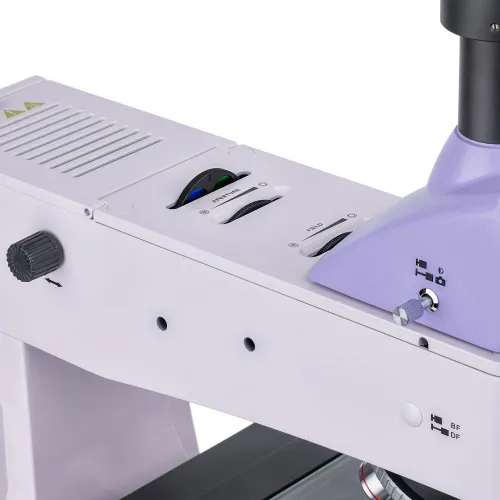

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

Применяется для изучения непрозрачных объектов большой протяженности и ширины
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
Устройство простой поляризации для работы в отраженном свете
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
Предметный столик большого размера с увеличенным ходом по обеим осям
Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация

Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
Тринокулярная визуальная насадка
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
Адаптер C-mount 1х
Ключ-шестигранник
Сетевой шнур питания для микроскопа
Пылезащитный чехол
Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

Окуляр 10х/22 мм со шкалой
Окуляр 12,5x/14 мм (2 шт.)
Окуляр 15х/15 мм (2 шт.)
Окуляр 20х/12 мм (2 шт.)
Окуляр 25х/9 мм (2 шт.)
Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
Калибровочный слайд

Характеристики

Артикул	83032
Бренд	MAGUS (Магус)
Гарантия	5 лет
EAN	5905555018393
Размер упаковки (ДxШxВ)	58x49x60 см
Вес упаковки	21.6 кг
Характеристики микроскопа
Тип	световые/оптические, цифровые, металлографические
Тип насадки	тринокулярная
Насадка	Зидентопф
Угол наклона окулярной насадки	30°
Диапазон увеличения, крат	50 — 800
Увеличение, крат (опционально)	50–1000/1250/1500/2000/2500
Диаметр окулярной трубки, мм	30
Окуляры	10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Объективы	планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сухой))
Револьверное устройство	на 5 объективов
Рабочее расстояние, мм	26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
Межзрачковое расстояние, мм	48 — 75
Предметный столик, мм	280x270
Диапазон перемещения предметного столика, мм	204/204
Характеристики предметного столика	двухкоординатный механический
Возможность диоптрийной коррекции, D	±5 (на левом тубусе)
Диафрагма	встроенные апертурная и полевая
Фокусировка	коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм)
Подсветка	галогенная
Регулировка яркости	✓
Источник питания	220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки	12 В / 30 Вт
Светофильтры	зеленый, голубой, желтый, матовый
Диапазон рабочих температур, °С	5...+35
Дополнительно	встроенный анализатор и съемный поляризатор
Уровень пользователя	для опытных, для профессионалов
Уровень сложности сборки и настройки	сложно
Назначение	металлографические
Расположение подсветки	верхняя
Метод исследования	светлое поле, поляризация
Чехол/кейс/сумка в комплекте	чехол пылезащитный
Характеристики камеры
Чувствительный сенсор	SONY Exmor CMOS
Цветной/монохромный	цветной
Число мегапикселей	6.3
Максимальное разрешение, пикс	3072x2048
Размер сенсора	1/1,8" (7,37x4,92 мм)
Размер пикселя, мкм	2.4x2.4
Светочувствительность	425 мВ при 1/30 с
Отношение сигнал/шум	0,15 мВ при 1/30 с
Время выдержки	0,02 мс – 15 с
Возможность записи видео	✓
Возможность записи видео	есть
Кадровая частота, кадров в секунду @ при разрешении, пикс	59@3072x2048, 59@1536x1024
Место установки	канал визуализации, окулярный тубус вместо окуляра
Формат файлов фотосъемки	.jpg, .bmp, .png, .tif
Формат файлов видеозаписи	запись: .wmv, .avi, .h264 (Windows 8 или выше), h265 (Windows 10 или выше)
Спектральный диапазон, нм	380–650 (встроенный ИК–фильтр)
Тип затвора	ERS (электронный скользящий затвор)
Баланс белого	ручной, автоматический
Контроль экспозиции	ручной, автоматический
Программные возможности	размер изображения, яркость, время выдержки
Программное обеспечение	MAGUS View
Выход	USB 3.0, 5 Гб/с
Системные требования	Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Тип крепления	C-mount
Корпус	цельнолитой алюминиевый
Источник питания камеры	постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочих температур камеры, °С (диапазон)	-10...+50
Диапазон рабочей влажности, %	30 — 80
