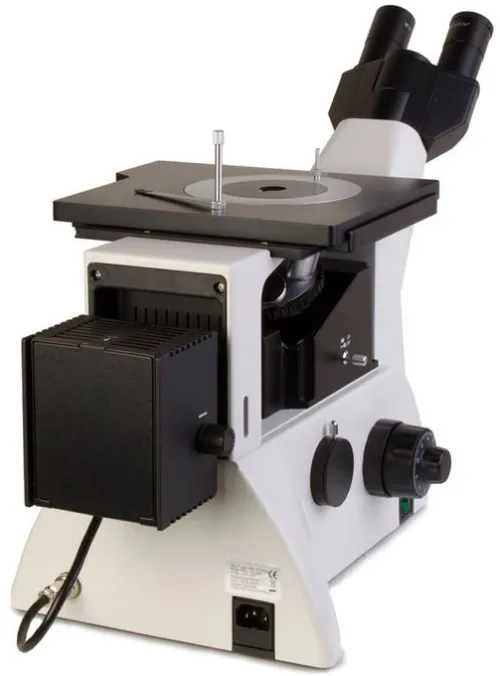

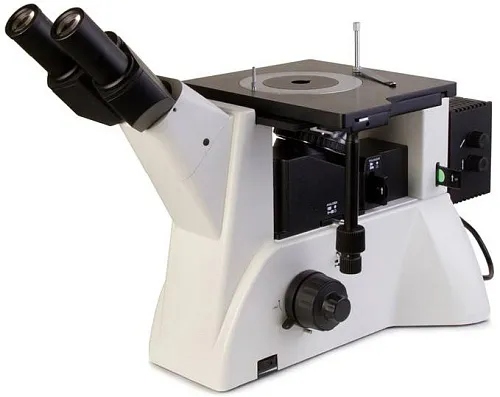

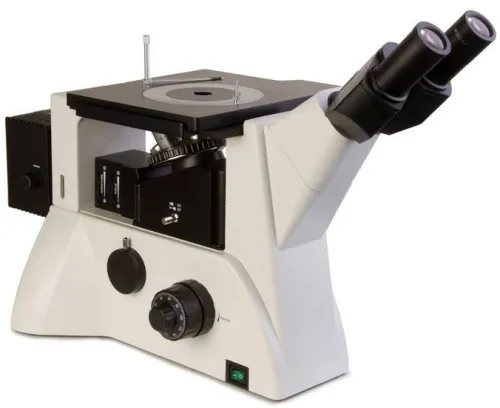

Микроскоп Микромед МЕТ 3

Микроскоп для исследования поверхностей металлов и сплавов в поляризованном свете, а также методами светлого или темного поля в обычном свете. Микроскоп инвертированный, то есть, револьвер находится не над предметным столиком, а под ним. Это значит, что на столик можно установить высокий образец. Визуальная насадка имеет два окулярных тубуса, вдобавок к этому, в основании штатива расположен отдельный канал визуализации для подключения видеокамеры и вывода изображения на монитор компьютера. Для изучения образцов в поляризованном свете в микроскопе есть встроенные выдвижные устройства: поляризатор и анализатор.

В комплекте с микроскопом Микромед МЕТ 3 идут планахроматические объективы. Объективы парфокальные, и их не надо перефокусировать при смене увеличения. У объективов 20х/0,40 и 50х/0,70 фронтальная линза защищена от повреждений при помощи подпружиненных оправ. В линзах исправлены кривизна поля, сферическая аберрация и хроматизм, и они дают четкое изображение с равномерной резкостью и без искажений по краям поля зрения. Револьверное устройство имеет 5 гнезд, по числу базовых объективов. Вместо них можно устанавливать дополнительные, которые не входят комплект. Окуляры 10х/22 мм имеют большой вынос зрачка для удобной работы в очках.

В конструкции микроскопа предусмотрен опак-иллюминатор для прямого освещения образца через объектив. Через иллюминатор отраженный свет от образца идет в окуляры, а свет от конденсора попадает на изучаемую поверхность образца вертикально, что важно при осмотре полированной поверхности. В состав осветительного устройства входят галогенная лампа мощностью 50 Вт, конденсор и коллектор. Для настройки освещения используются полевая и апертурная диафрагмы в штативе микроскопа. Лампу можно передвигать по горизонтали и вертикали и центрировать относительно коллектора. Блок питания лампы расположен в основании микроскопа, подключается к сети переменного тока 220 В.

Для плавной и точной настройки резкости в микроскопе есть механизм грубой (шаг 38 мм) и тонкой фокусировки (шаг 0,002 мм). Механизм зубчато-реечный, без люфта, с блокировкой и регулировкой жесткости ходя для грубой фокусировки. При наведении резкости происходит перемещение револьвера, а не предметного столика, поэтому на столик можно ставить массивные образцы. Диапазон перемещения столика – 30 мм по горизонтальным осям. В комплект входит вставка Ø130 мм, чтобы было удобно устанавливать крупные предметы.

Основные особенности:

• Исследования в обыкновенном свете методами светлого и темного полей, в поляризованном свете
• Объективы расположены под предметным столиком, высота объекта не ограничена
• Встроенные поляризатор и анализатор для работы в поляризованном свете
• Грубая и тонкая фокусировка с регулировкой усилия и ограничением величины хода
• Можно дополнительно установить видеокамеру для вывода изображения на монитор

Комплектация:

• Штатив с коаксиальными рукоятками фокусировки, встроенным каналом визуализации и встроенным блоком питания
• Револьвер на 5 объективов
• Фонарь с галогенной лампой 12 В, 50 Вт
• Визуальная бинокулярная насадка
• Объектив-планахромат PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат PL L20х/0,40 BD WD 7,23 мм
• Объектив-планахромат PL L50х/0,7 BD WD 2,5 мм
• Окуляр 10х/22 мм – 2 шт.
• Поляризатор
• Анализатор
• Конденсор темного поля, встроен в штатив
• Пластина с набором светофильтров
• Предметный столик
• Вкладыш диаметром 130 мм на предметный столик
• Центрируемая полевая диафрагма, встроена в штатив
• Апертурная диафрагма, встроена в штатив
• Лампа галогенная 12 В, 50 Вт – 2 шт.
• Вставка плавкая – 3 шт.
• Заглушка на гнезде револьвера
• Заглушка в тубусах визуальной насадки – 2 шт.
• Адаптер С-mount
• Прижим
• Винт крепления прижима
• Ключ-шестигранник крепления визуальной насадки
• Ключ-шестигранник центрировки полевой диафрагмы – 2 шт.
• Отвертка
• Сетевой шнур
• Чехол пылезащитный
• Инструкция по эксплуатации и гарантийный талон
